Рабочая памятка для мастеров по грамотной разметке, установке и обвязке скрытых частей смесителей серий X96D3SET и XT96D3SET.
Компоновка и межосевые расстояния

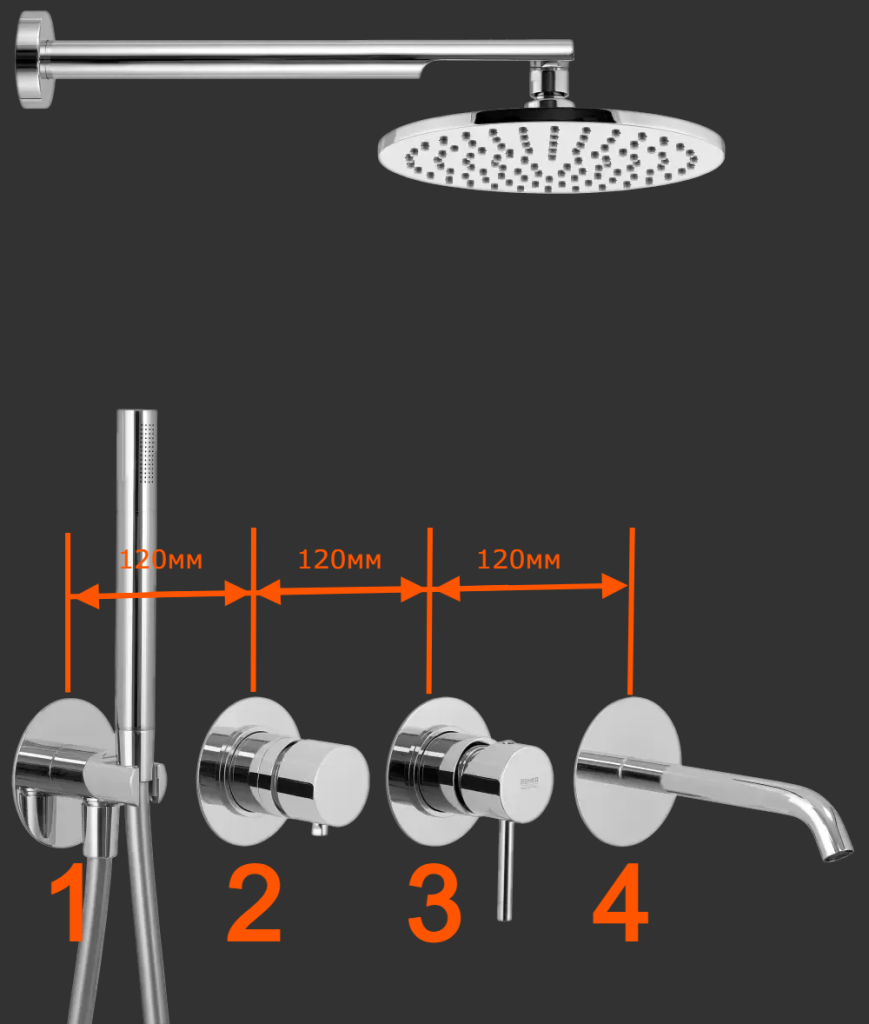

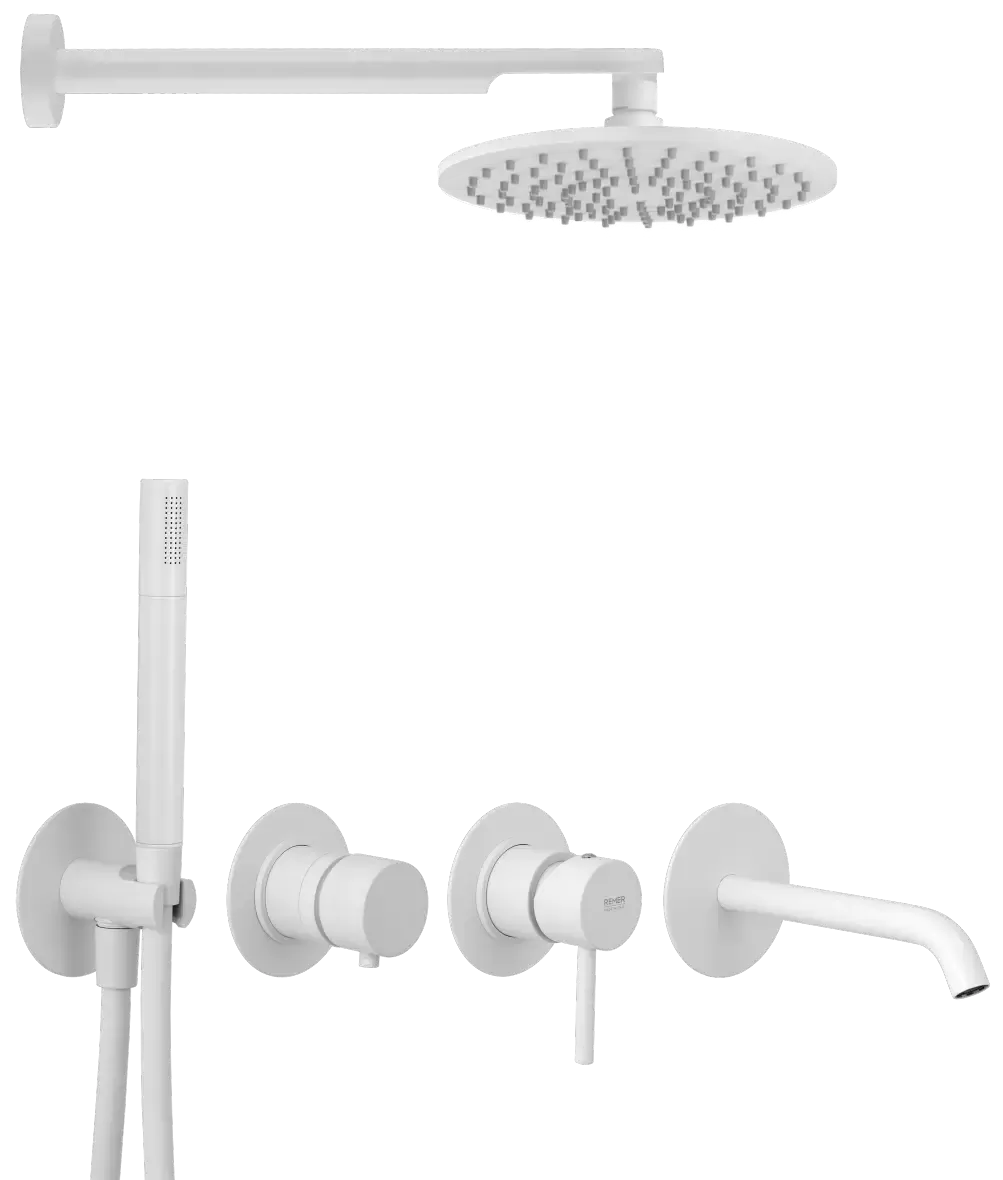

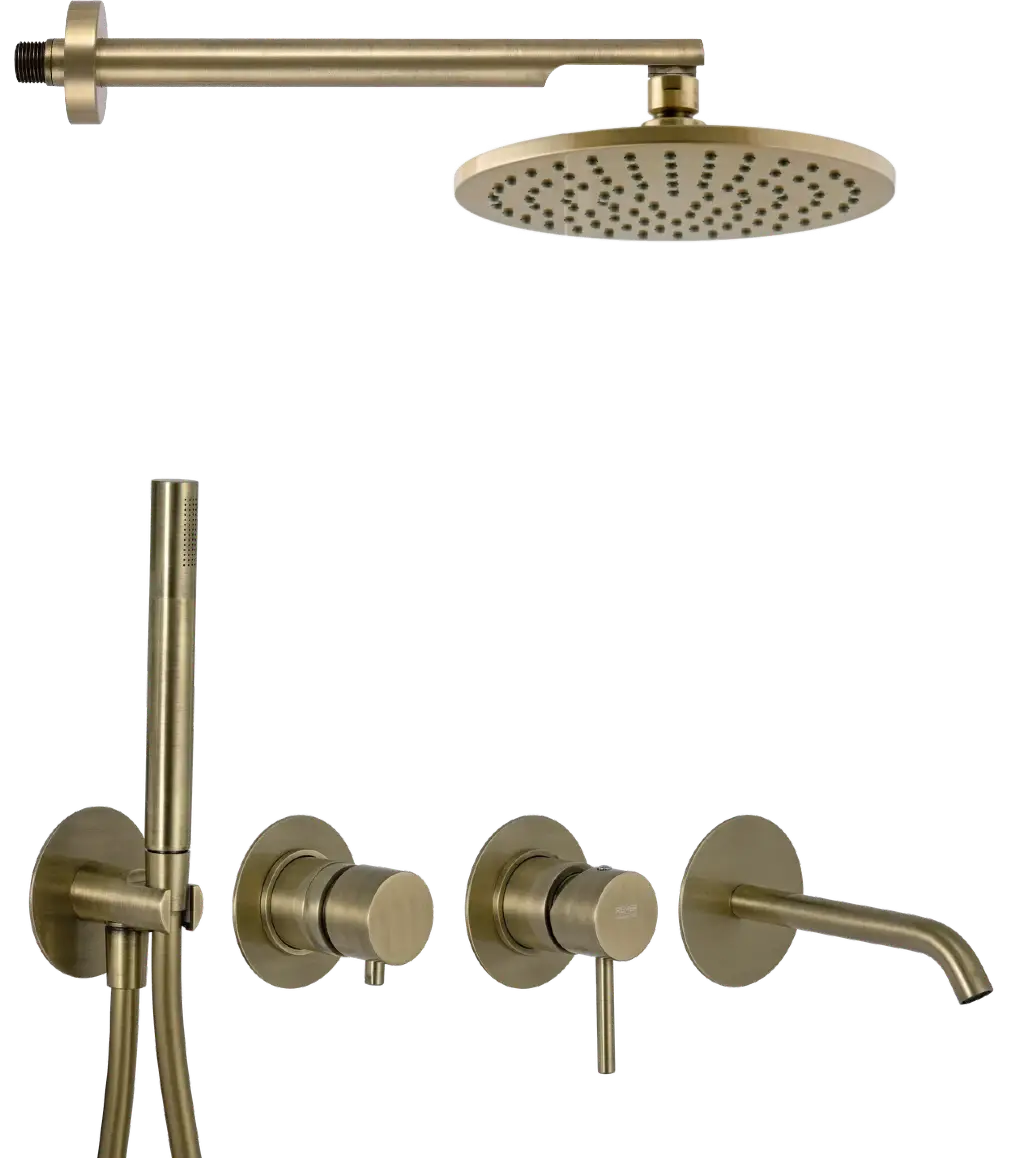

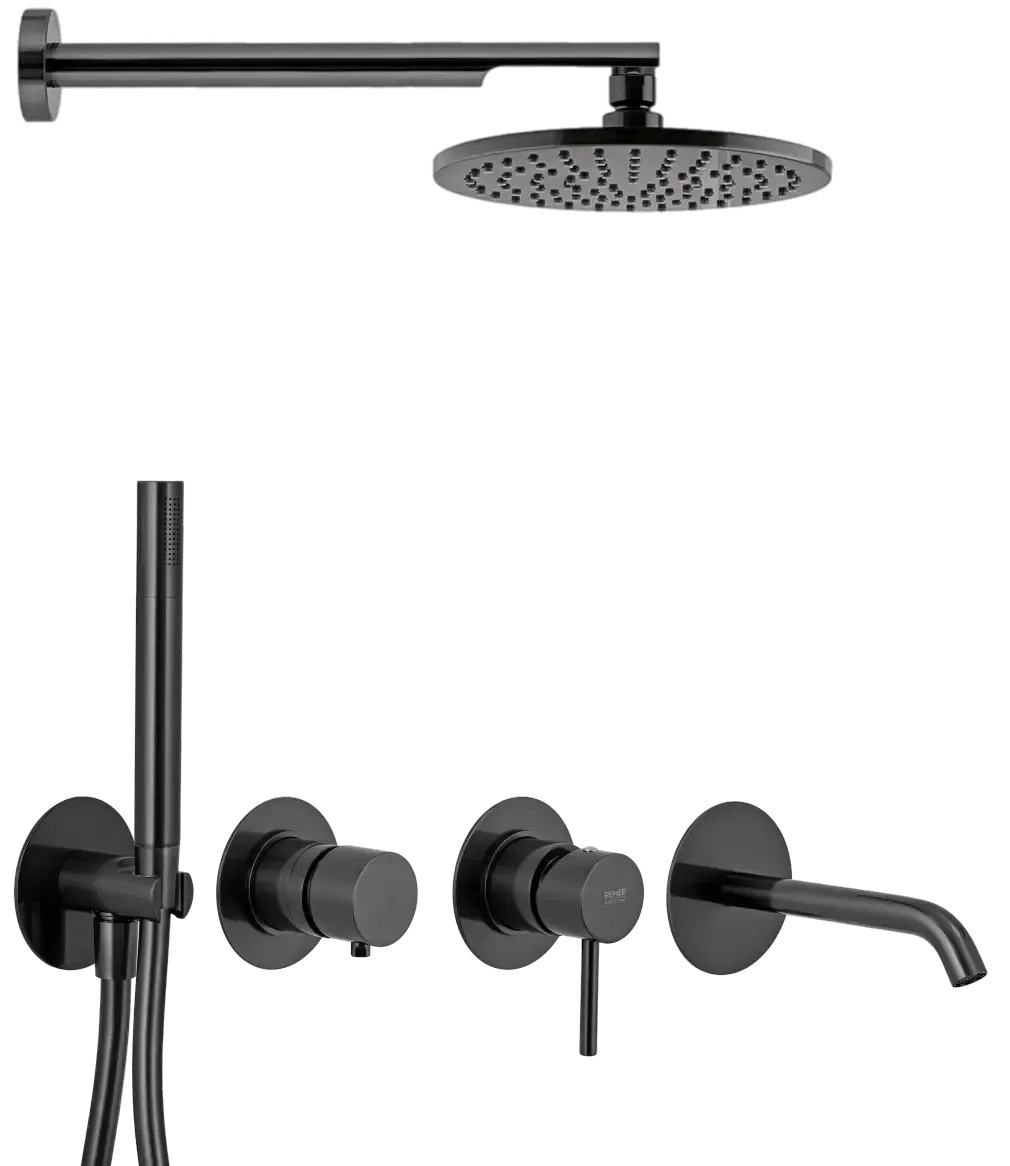

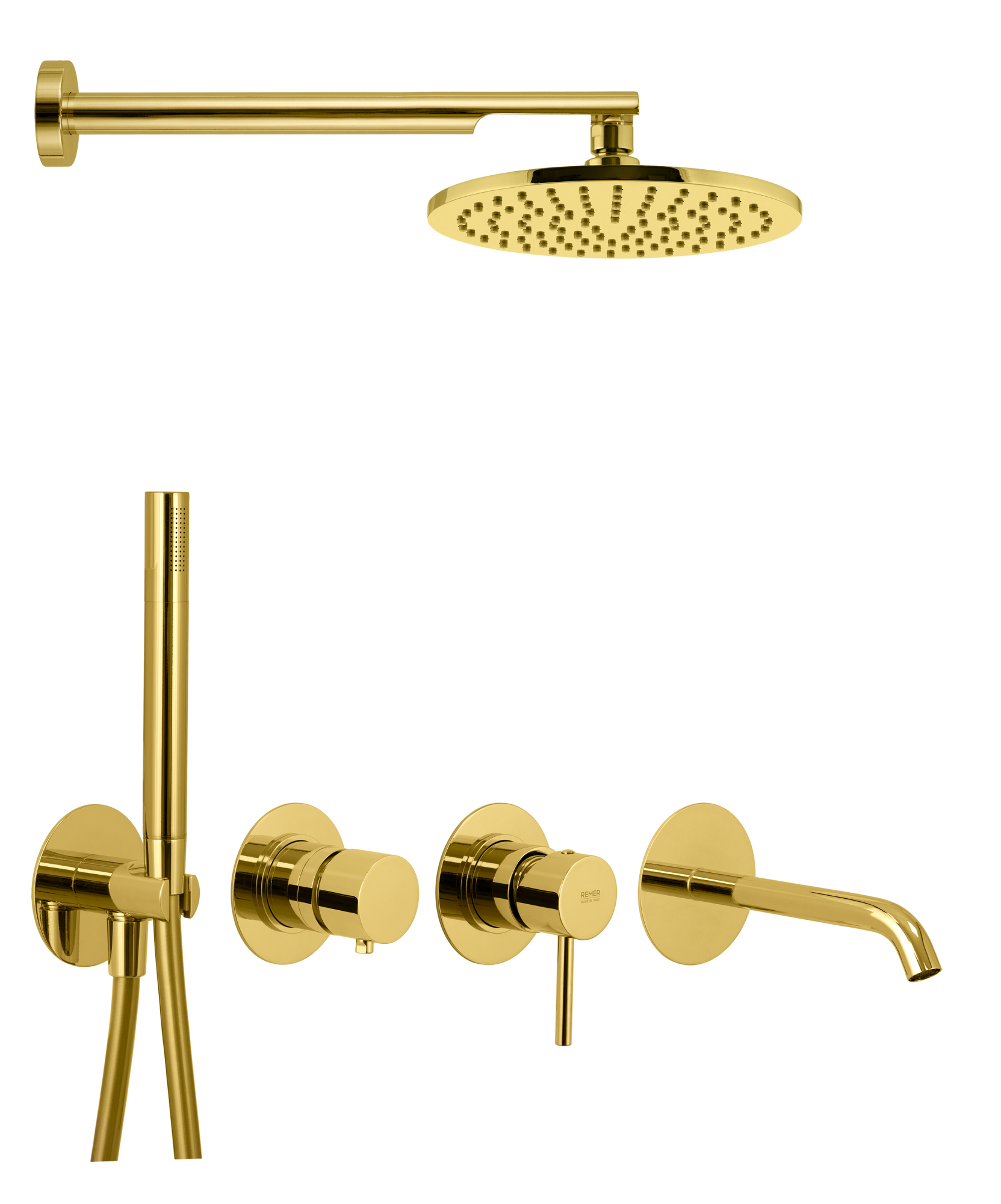

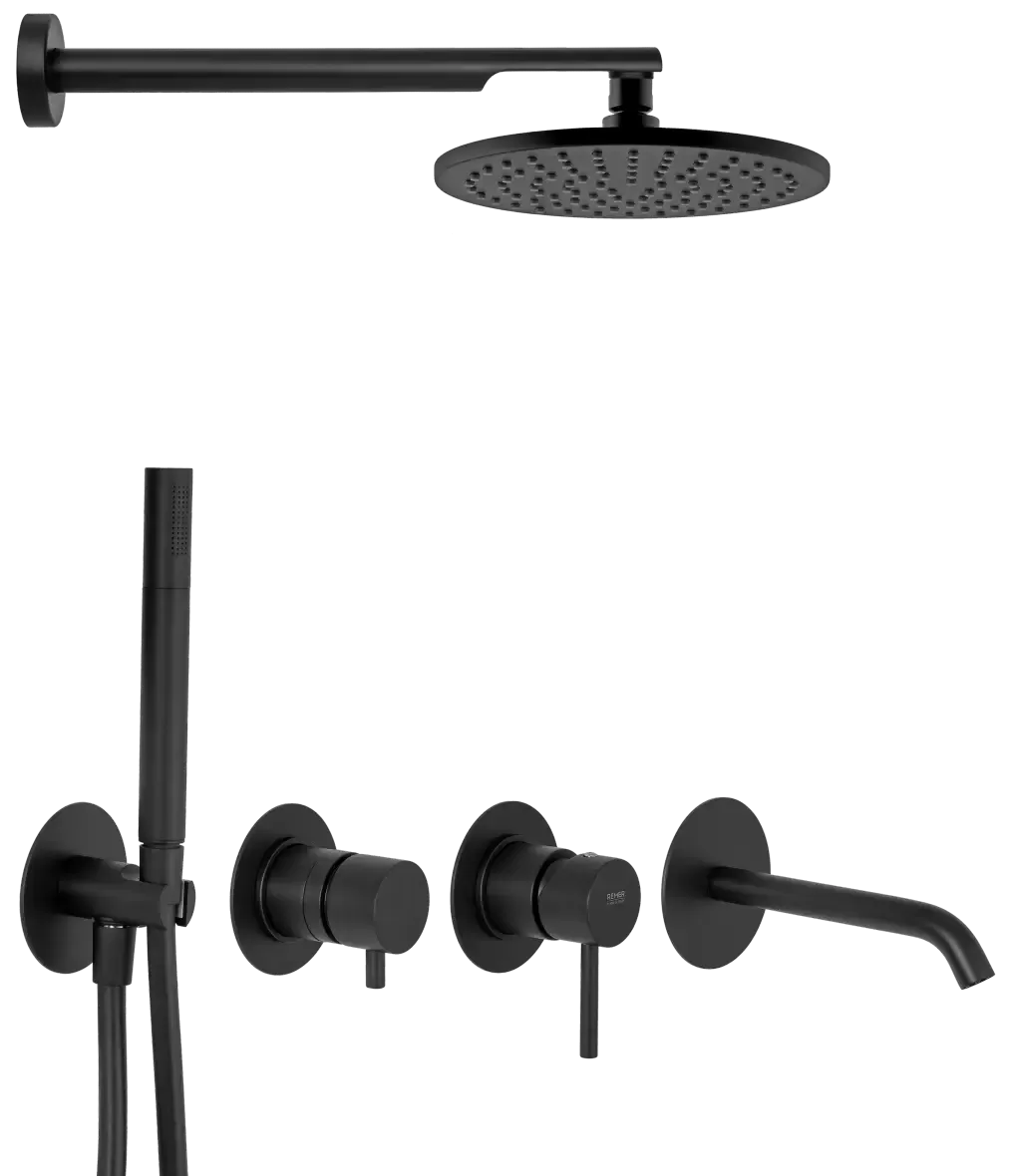

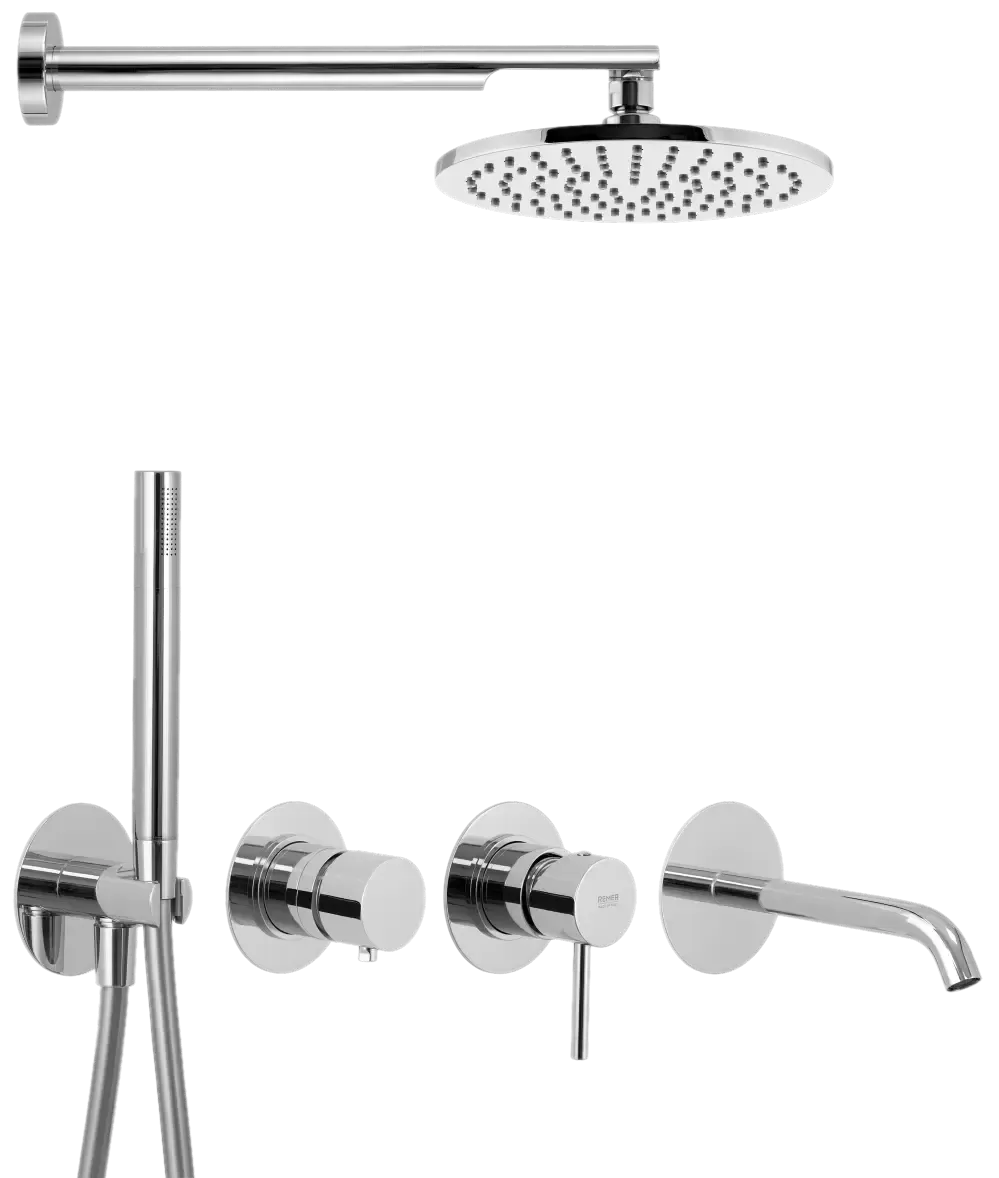

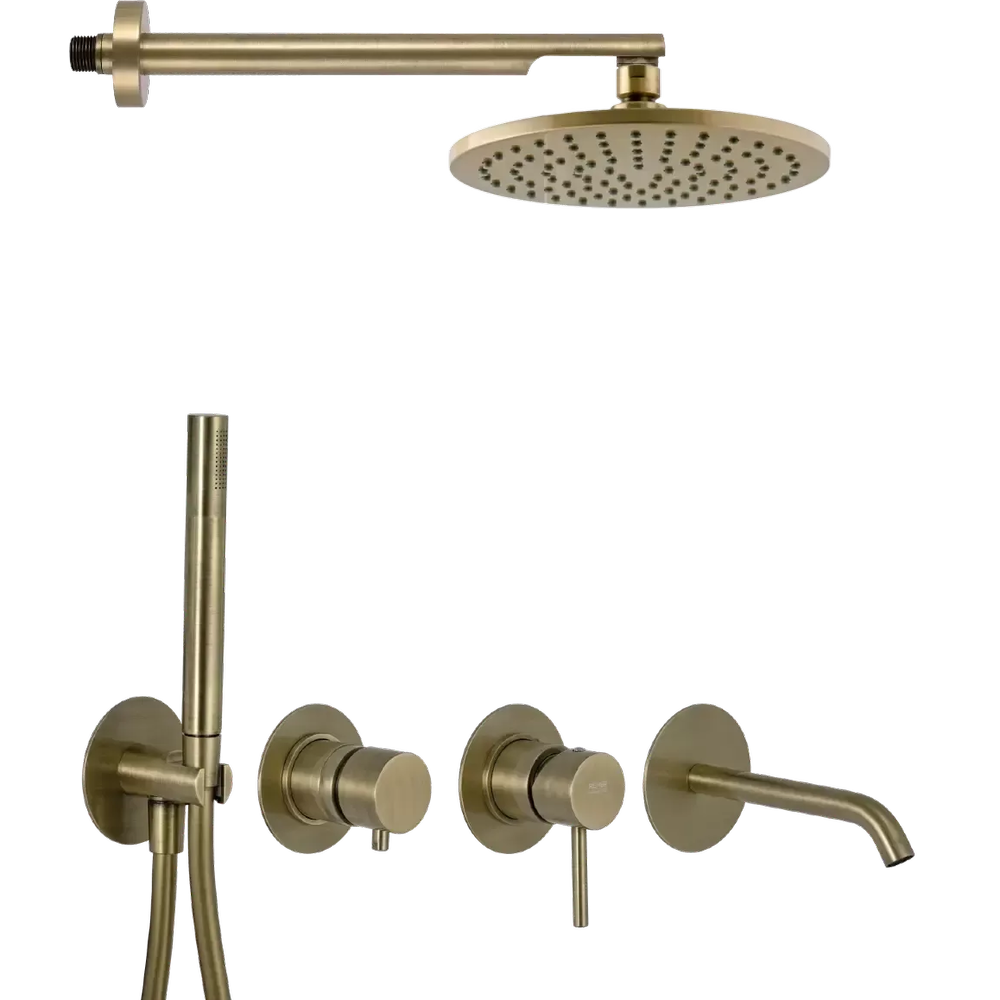

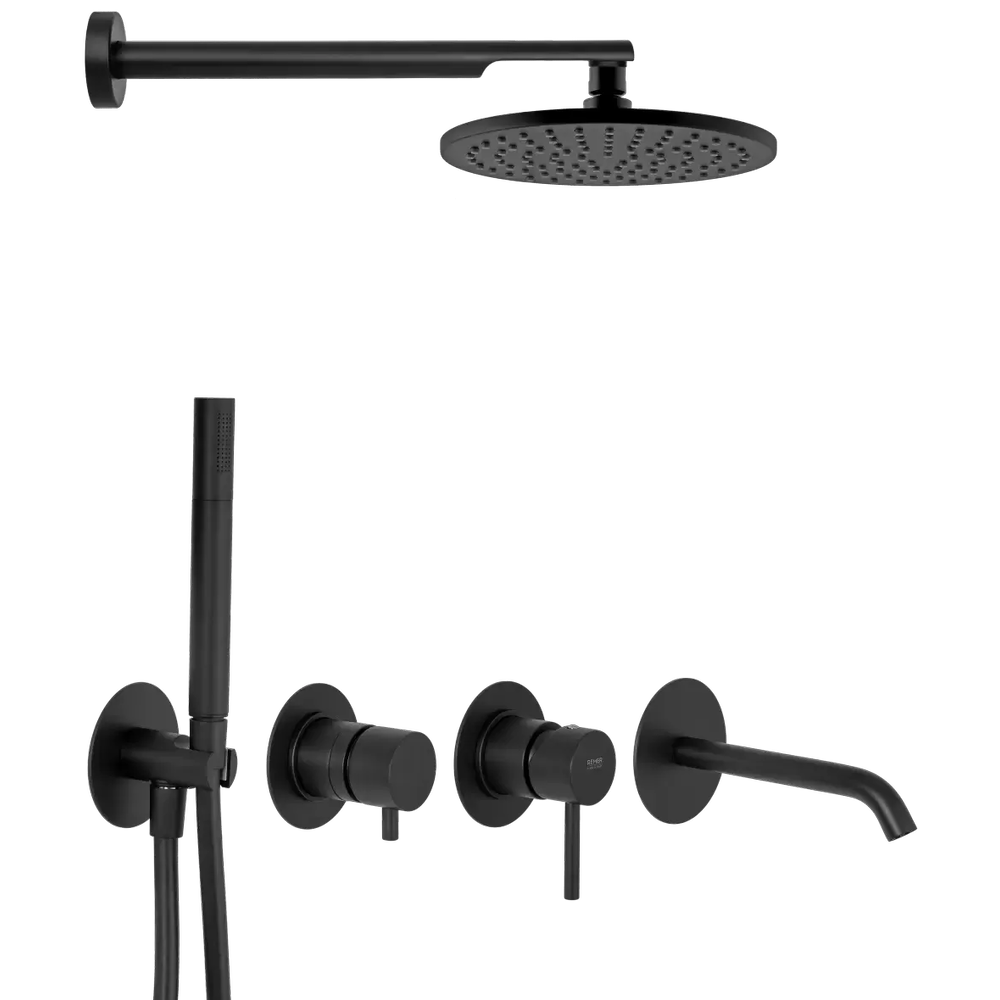

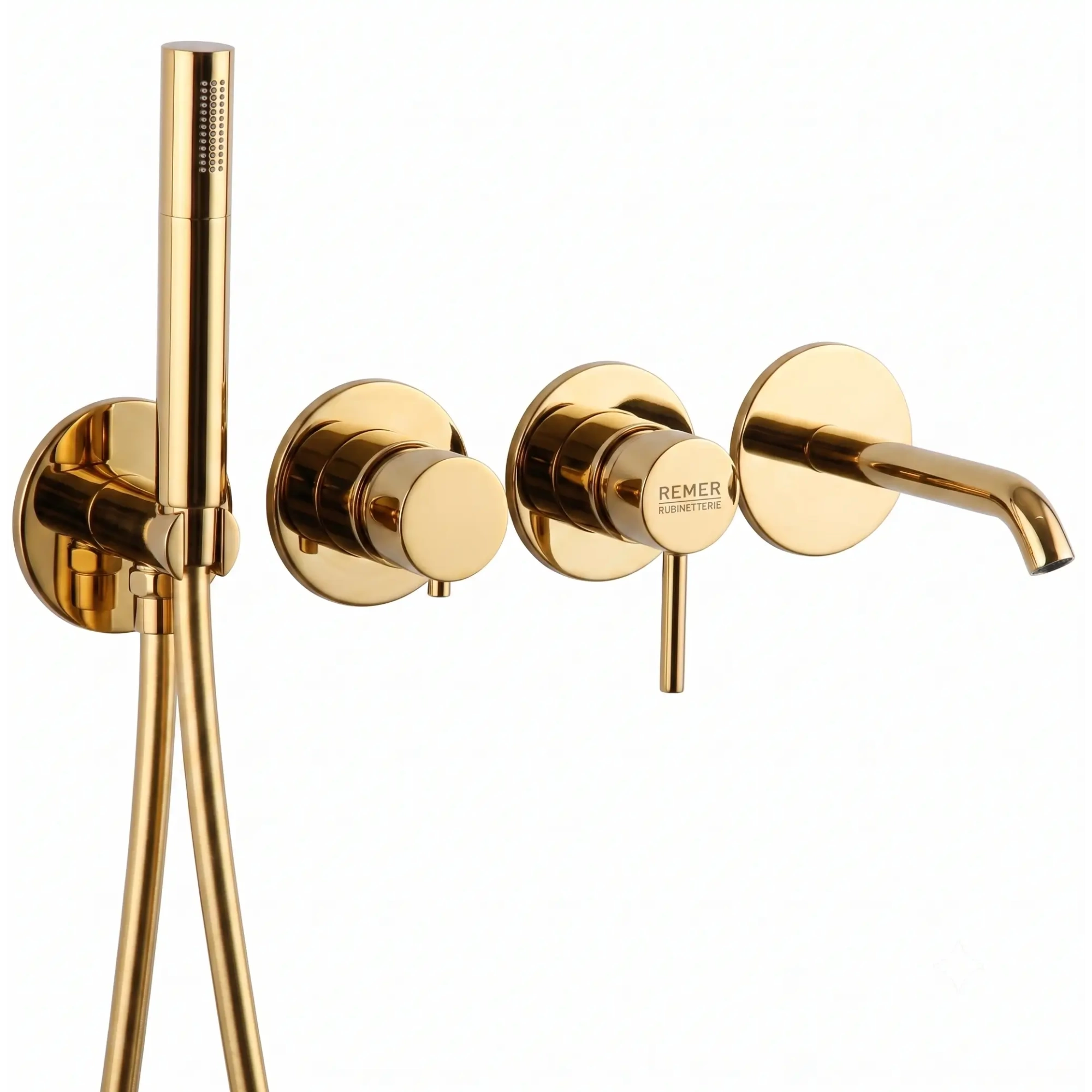

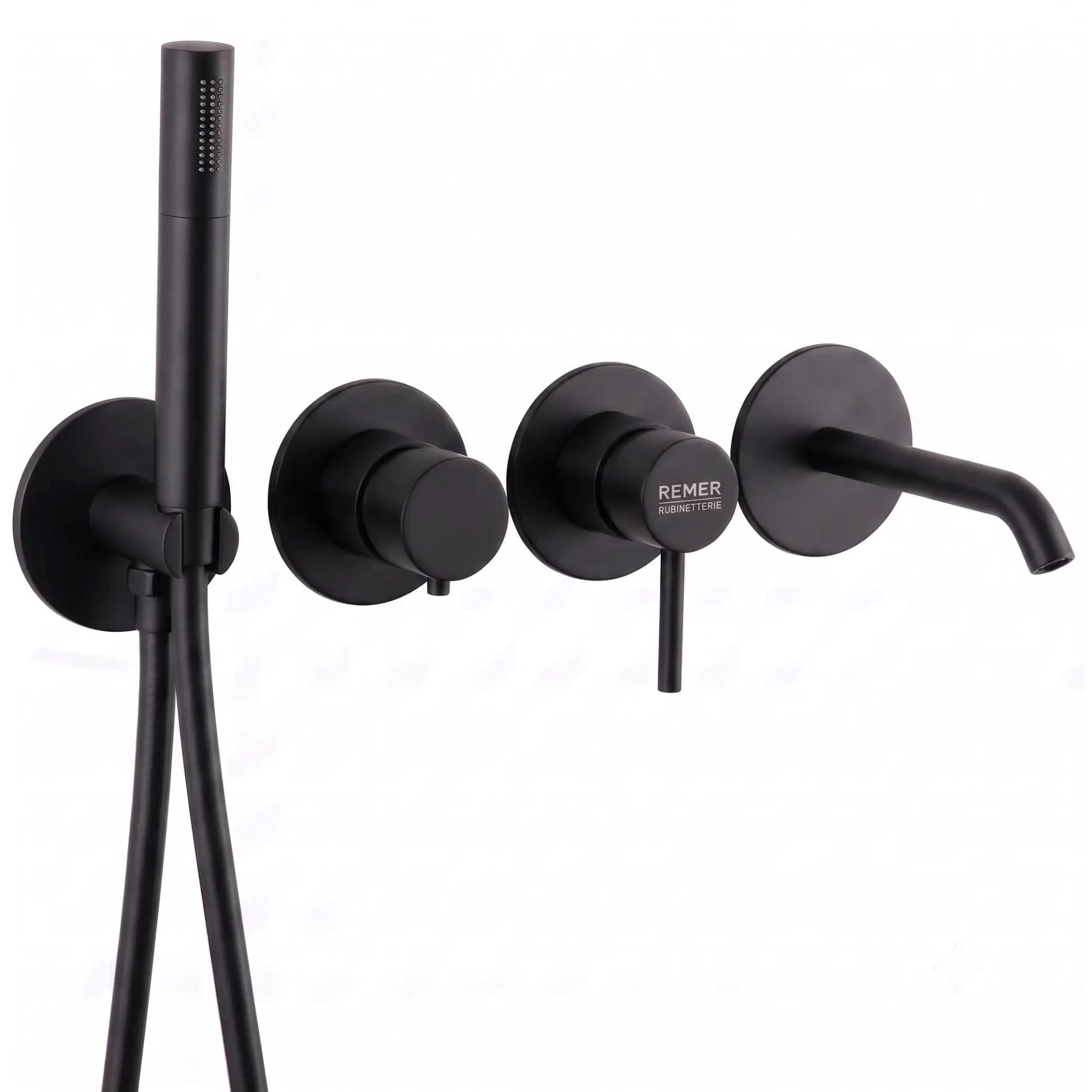

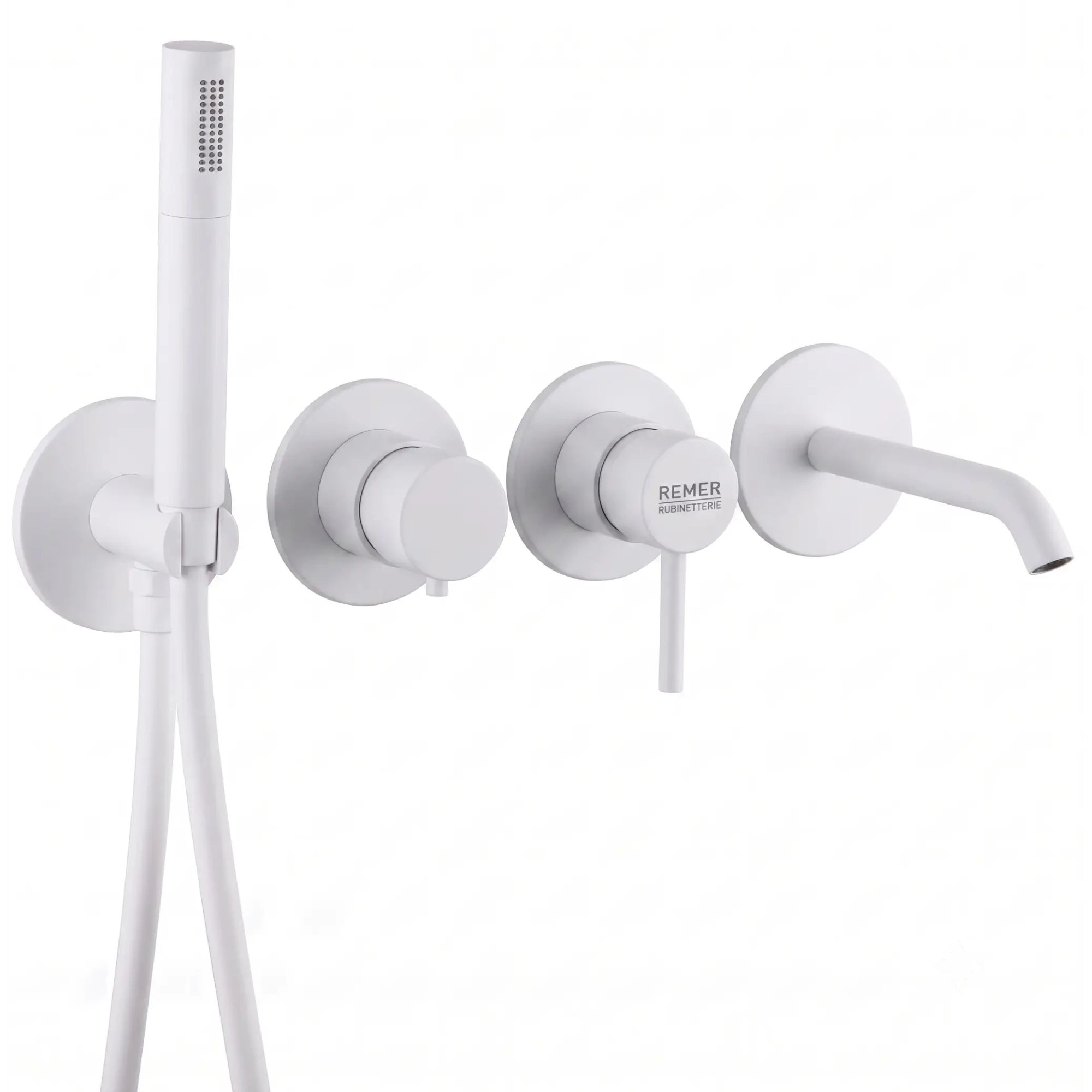

На Рисунке 1 показан базовый вариант позиционирования узлов. Система состоит из четырех независимых элементов:
1. Выход из стены (водорозетка) с держателем для душевого шланга
2. Дивертер (переключатель потоков)
3. Блок управления (смеситель)
4. Излив
Рис.1
Расположение элементов не является жестким — узлы можно менять местами и разносить по стене с учетом эргономики конкретной душевой зоны.
Важное правило: межосевое расстояние между любыми блоками должно составлять не меньше 120 мм. Это технический минимум, необходимый для корректной установки внешних декоративных панелей и беспроблемного обслуживания в будущем..

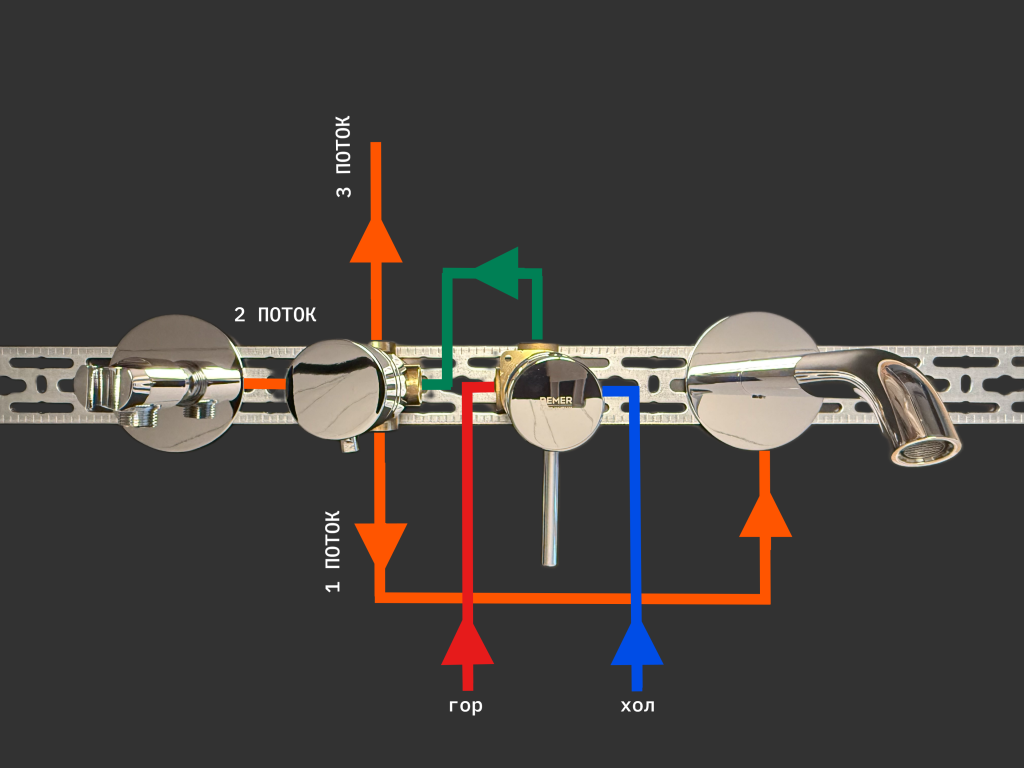

На Рисунке 2 приведена оптимальная схема трубной обвязки между узлами. Чтобы избежать люфтов, перекосов в штробе и выставить всю систему в идеальный уровень, настоятельно рекомендуется собирать скрытую часть на жестком металлическом каркасе.
Для надежной фиксации отлично подходит монтажная сантехническая шина TERMOCLIP 1000-50-3 мм. Ее использование обеспечит жесткую геометрию конструкции до этапа облицовки.
Рис.2

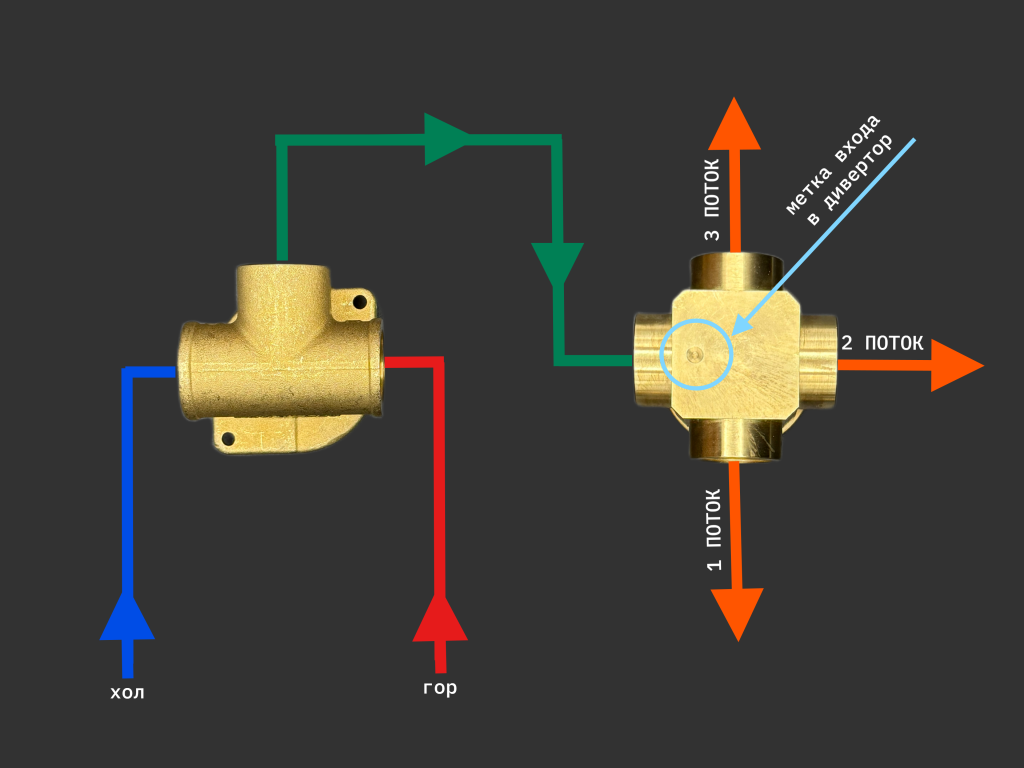

Самый ответственный момент сборки детально показан на Рисунке 3. На тыльной стороне латунного корпуса дивертера есть специальная установочная метка (выделена светло-синим маркером).
Внимание: эта метка указывает строго на вход смешанной воды, поступающей от основного блока смесителя. Внимательно сверяйтесь с ней при пайке или опрессовке фитингов, чтобы не перепутать магистрали и обеспечить корректную работу переключателя потоков.
Рис.3
